CloudQ 架构治理实验（一）

Redis 缓存层连接故障

腾讯云智能顾问(TSA)  |  CloudQ  |  2026

01 / 13

实验背景

  • SH-WEB 博客使用 Redis 256MB 缓存文章列表和详情数据
  • 缓存 TTL 设置为 5~10 分钟，覆盖热点读取路径
  • 缓存穿透时请求将直接打到 TDSQL-C MySQL
  • 本次实验验证 CloudQ 对 缓存层连接故障 的检测与定位能力
02 / 13

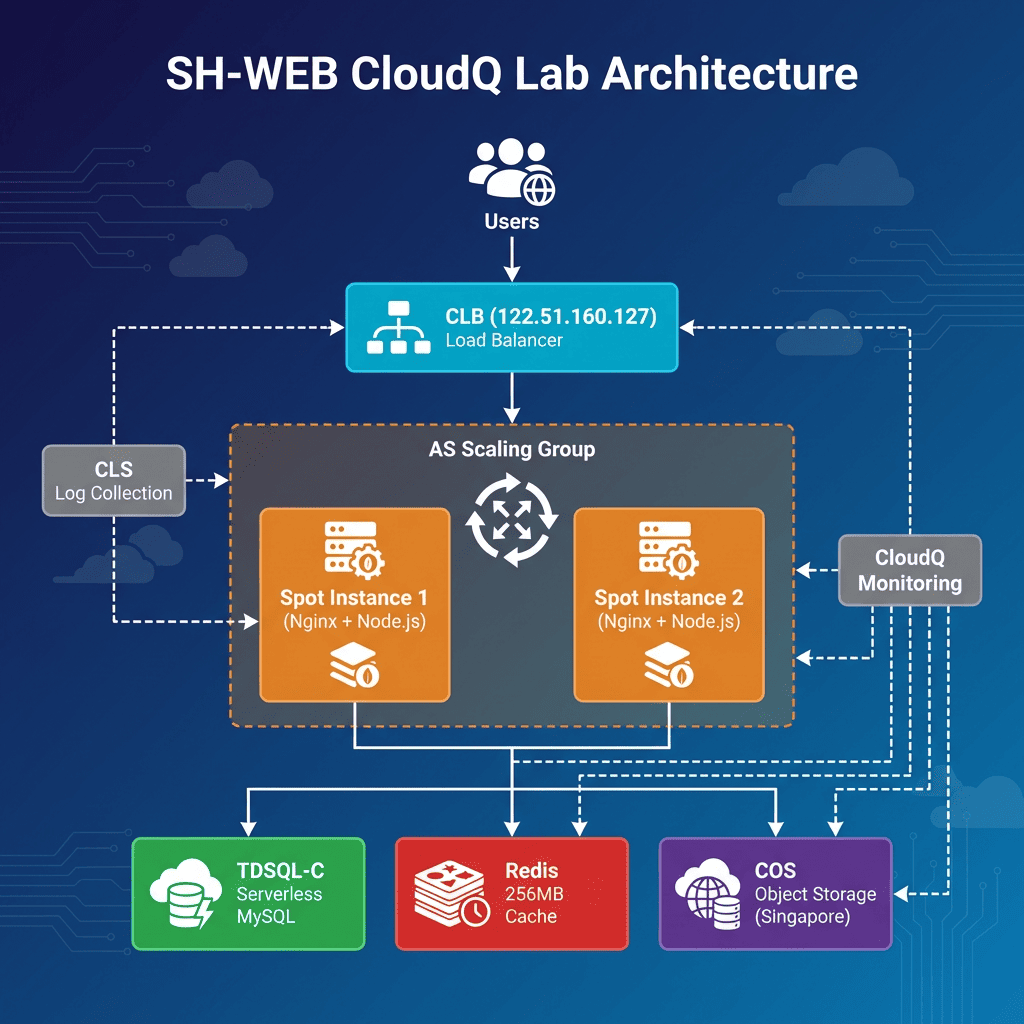

SH-WEB 架构概览

架构拓扑

SH-WEB 架构图

智能顾问视图

智能顾问架构图
03 / 13

故障设计

篡改 Redis 连接地址，模拟缓存服务不可达

- REDIS_HOST=172.17.0.14 + REDIS_HOST=172.17.0.199

地址 172.17.0.199 不存在 → Redis 连接超时/拒绝

预期: 所有缓存读取失败，回退到 MySQL

04 / 13

基线采集

←
Q
CloudQ 智能顾问
企业微信
14:00
U
查询SH-WEB架构评估结果
Q
SH-WEB 架构评估 — 六大支柱评分：
安全       : 50
可靠       : 87
性能       : 100
成本       : 76
卓越运营   : 58
可持续     : 100
综合评分: 79
05 / 13

故障注入

# 修改 Redis 连接地址
$ sed -i 's/REDIS_HOST=172.17.0.14/REDIS_HOST=172.17.0.199/' .env
$ pm2 restart tech-blog
# 验证故障效果
$ curl -w "time: %{time_total}s\n" http://localhost:3000/
time: 3.215s

正常响应: ~8ms  →  故障后响应: 3000ms+

响应延迟 375x 劣化
06 / 13

CloudQ 架构评估检测

←
Q
CloudQ 智能顾问
企业微信
14:20
U
SH-WEB架构评估中Redis相关的风险项
Q
Redis 风险项检测结果：
⚠️ Redis 连接异常
连接地址 172.17.0.199:6379 不可达
可靠性支柱影响：
可靠性评分: 87 → 下降
缓存层不可用，数据库直接承压
建议: 检查 Redis 连接配置，确认服务可达性
07 / 13

CloudQ CLS 日志分析

←
Q
CloudQ 智能顾问
企业微信
14:25
U
查询shweb日志主题最近10分钟的ERROR日志
Q
shweb — ERROR 日志：
Redis connection error:
connect ECONNREFUSED
172.17.0.199:6379
... 持续高频报错, 每次请求均触发
错误模式分析：
ECONNREFUSED → 目标地址无服务
所有缓存操作均 fallback 到 DB
结论: Redis 缓存服务地址 配置错误，172.17.0.199 不存在
08 / 13

故障回滚

# 恢复 Redis 连接地址
$ sed -i 's/REDIS_HOST=172.17.0.199/REDIS_HOST=172.17.0.14/' .env
$ pm2 restart tech-blog
# 验证恢复
$ curl -w "time: %{time_total}s\n" http://localhost:3000/
time: 0.008s
# 健康检查
$ curl -s http://localhost:3000/health | jq .
{ "status": "ok", "redis": "connected" }

响应恢复至 8ms ✅

Redis 连接恢复，缓存命中正常

09 / 13

双维度检测总结

🛡️

Well-Architected

预防

架构评估检测到 Redis 连接异常
可靠性支柱评分下降预警

🔍

CLS 日志

定位

ECONNREFUSED 172.17.0.199:6379
精确定位错误配置地址

预防 → 定位
10 / 13

核心启示

11 / 13

实验数据总结

  • 故障类型: Redis 缓存连接地址错误
  • 正常响应: ~8ms → 故障响应: 3000ms+
  • Well-Architected 检测: Redis 连接异常 + 可靠性评分下降
  • CLS 日志定位: ECONNREFUSED 172.17.0.199:6379
  • 回滚验证: 响应恢复 8ms，Redis 连接正常
配置篡改 → Redis ECONNREFUSED → 缓存全量穿透 → 响应 375x 劣化 → CloudQ 检测 → 精确定位根因
12 / 13

CloudQ: Just Q IT!

预防 → 发现 → 定位 → 完整闭环

腾讯云智能顾问  |  CloudQ Architecture Governance

查看实验报告详情：Redis 缓存层连接故障 →
